Supermaster 24Vdc Motore a Catena per Finestra Ultraflex UCS 400N (300N per corsa 800mm)
La corsa più ampia e la maggior forza per un attuatore a catena!
- Corsa (a scelta tra): 450-600-800-1000 mm;
- Colore (a scelta tra): argento anodizzato, testa di moro anodizzato, bianco RAL 9010 verniciato;

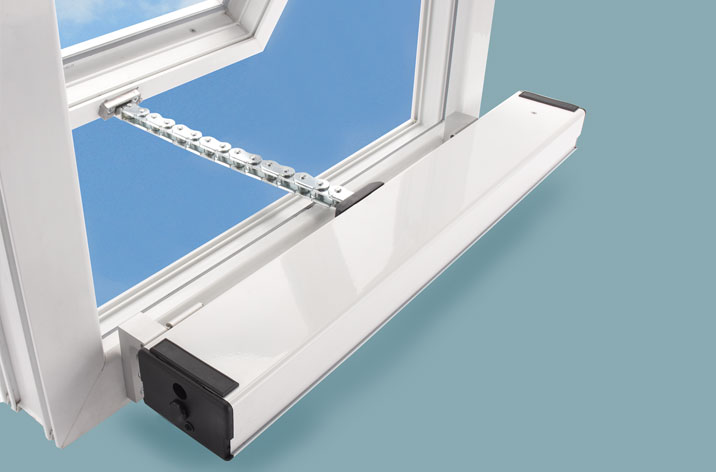

- Esempi di applicazioni: a sporgere, a vasistas (accessori acquistabili separatamente).
La
corsa più ampia (fino a 1000mm) e la
maggior forza per un attuatore a catena: risolve problemi di movimentazione di ante molto pesanti e la necessità di ampie aperture senza ingombro all'interno del vano.
Altezza minima della finestra: 900mm per la corsa 450mm, 1200mm per la corsa 600mm, 1600mm per la corsa 800mm.

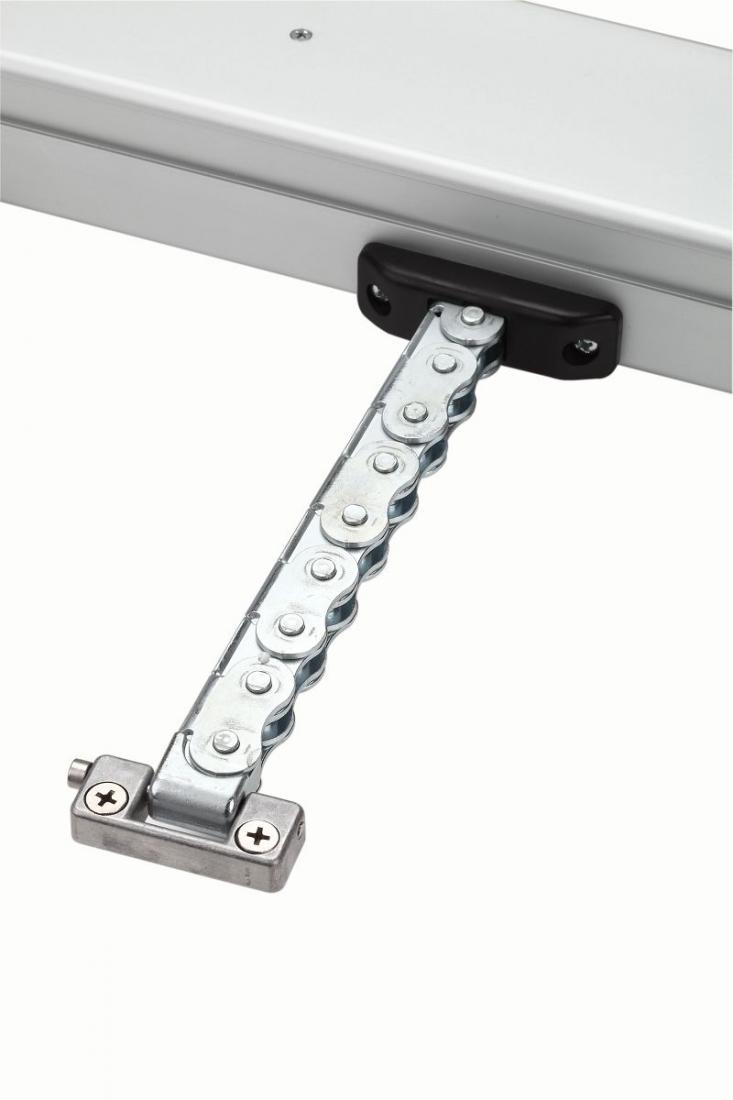

- Catena a doppia maglia di grandi dimensioni.
- Fornito con 2-3m di cavo elettrico.
- Involucro in alluminio estruso anodizzato (argento e testa di moro) o dipinto (bianco).

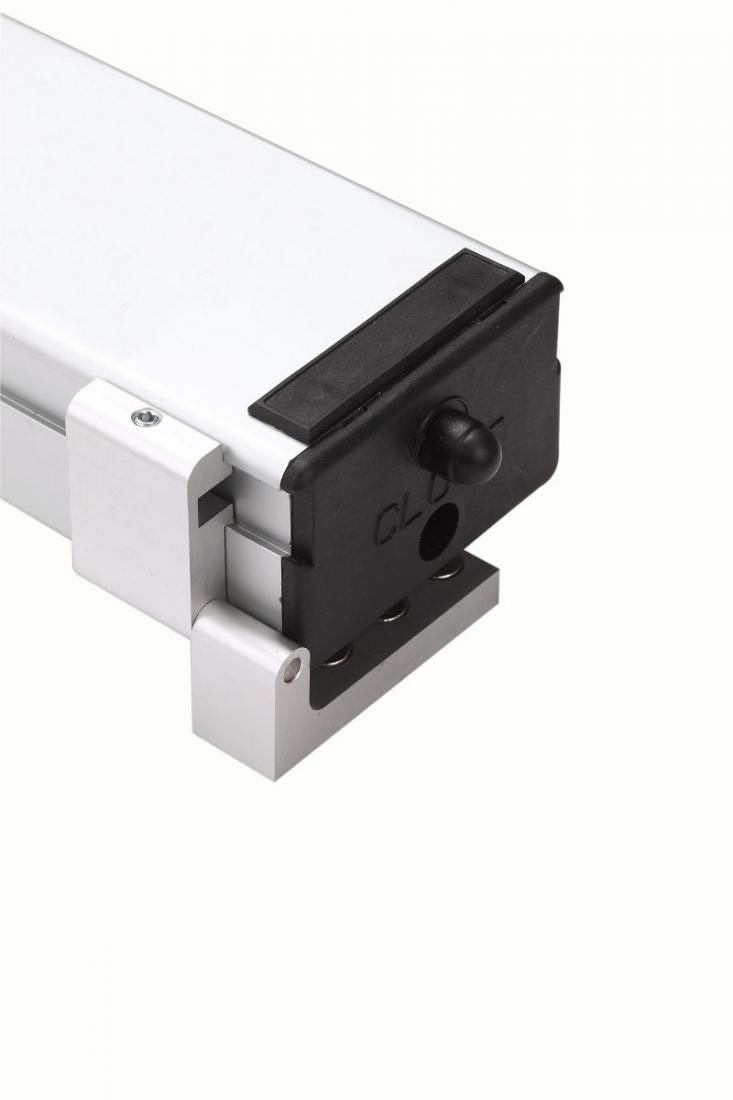

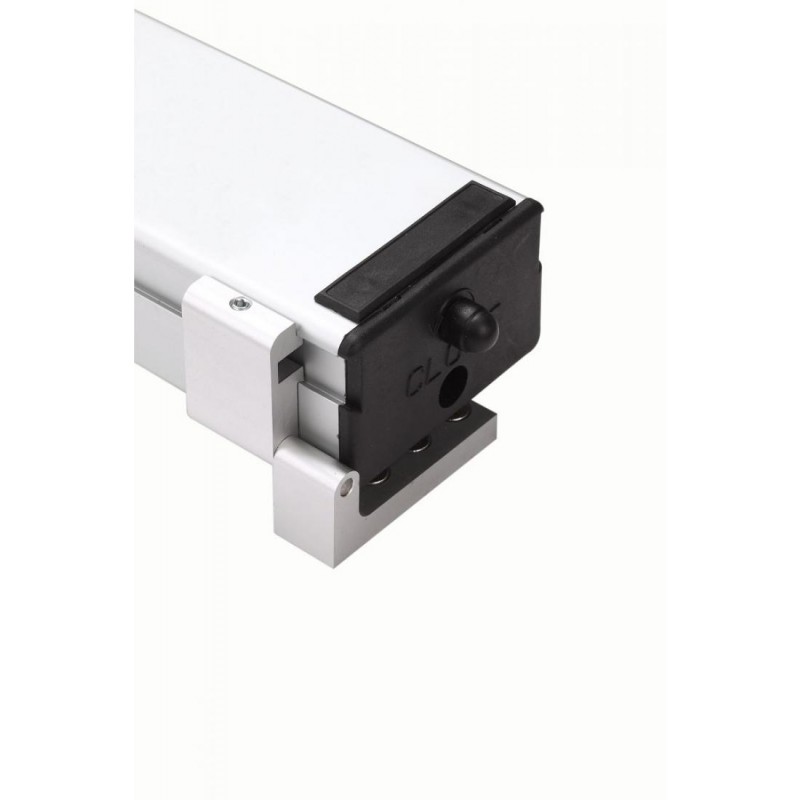

- Segnalazione di chiusura del serramento tramite spia rossa posta sull’attuatore.
- La corsa maggiore (800 mm) è indicata solo per vasistas.
- La versione a 24 Vdc è idonea per essere impiegata su evacuatori di fumo e calore in conformità alla norma UNI EN 12101-2.
Caratteristiche tecniche motore a catena Supermaster 24Vdc Ultraflex UCS
- ALIMENTAZIONE 24 Vdc ± 10%
- COLLEGAMENTO ELETTRICO 2 fili + segnalazione
- COMANDO ad inversione di polarità
- CORSA 450 - 600 - 800 -1000 mm
- FORZA IN SPINTA 400 N (300 N per corsa 800mm)
- FORZA IN TRAZIONE 400 N
- VELOCITÀ ~20 mm/s
- ASSORBIMENTO (a carico massimo) 2 A
- COLLEGABILE IN PARALLELO SI
- FINE CORSA microinterruttori
- PROTEZIONE arresto elettronico
- SEGNALAZIONE apertura/chiusura
- GRADO DI PROTEZIONE IP 20.
| CODICE |
MODELLO |
DESCRIZIONE |
| 40506L |
Supermaster DC |
Attuatore Supermaster 24Vdc 450
A ARGENTO ANODIZZATO |
| 40509T |
Supermaster DC |
Attuatore Supermaster 24Vdc 450
B TESTA DI MORO ANODIZZATO |
| 40507N |
Supermaster DC |
Attuatore Supermaster 24Vdc 450
W BIANCO RAL 9010 VERNICIATO |
| 40461R |
Supermaster DC |
Attuatore Supermaster 24Vdc 600
A ARGENTO ANODIZZATO |
| 40467D |
Supermaster DC |
Attuatore Supermaster 24Vdc 600
B TESTA DI MORO ANODIZZATO |
| 40468F |
Supermaster DC |
Attuatore Supermaster 24Vdc 600
W BIANCO RAL 9010 VERNICIATO |
| 40469H |
Supermaster DC |
Attuatore Supermaster 24Vdc 800
A ARGENTO ANODIZZATO |
| 40470S |
Supermaster DC |
Attuatore Supermaster 24Vdc 800
B TESTA DI MORO ANODIZZATO |
| 40471U |
Supermaster DC |
Attuatore Supermaster 24Vdc 800
W BIANCO RAL 9010 VERNICIATO |
| 41020I |
Supermaster DC |
Attuatore Supermaster 24Vdc 1000
A ARGENTO ANODIZZATO |
| 41092Y |
Supermaster DC |
Attuatore Supermaster 24Vdc 1000
W BIANCO RAL 9010 VERNICIATO |
Accessori acquistabili separatamente: staffa scorrevole in alluminio con barra di spessoramento cod. 40460N, kit staffe oscillante in alluminio a coda di rondine cod. 40560T, kit vasistas: staffa scorrevole in alluminio con barra di spessoramento e staffa a vasistas in acciaio verniciato cod. 40472W.
