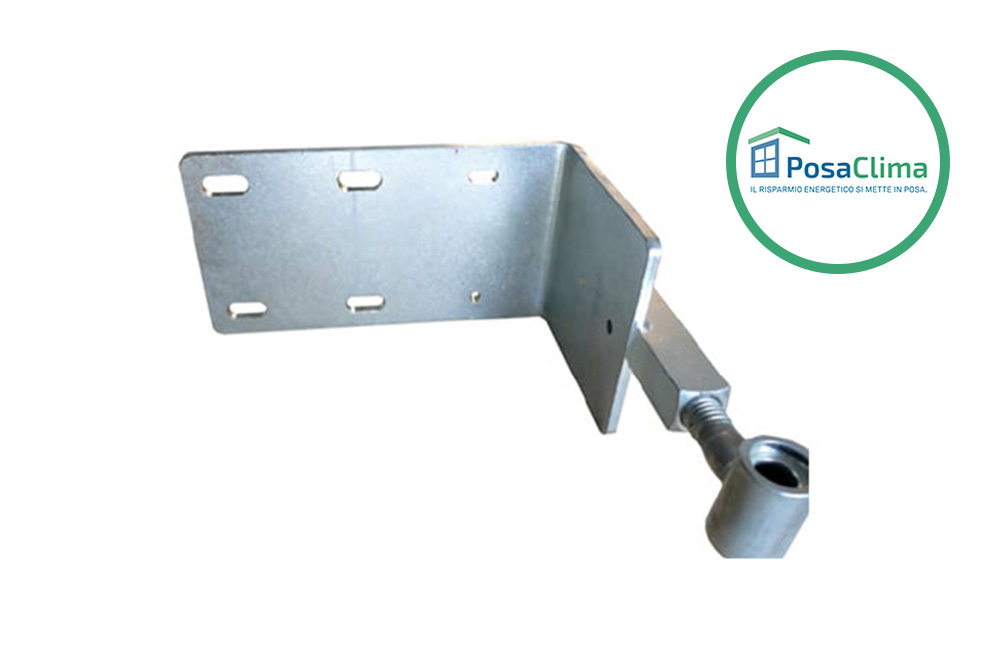

Staffa in acciaio porta cardine per il fissaggio delle persiane
Staffa ideale per montare le persiane a muro con cappotto superiore 10 cm
Speciale staffa porta cardine in acciaio dello spessore di 5 mm con una portata fino a 100 kg per punto, specificatamente studiata per il
fissaggio dei cardini delle persiane a muro nel caso in cui il cappotto esterno abbia uno
spessore superiore ai 10 cm.
Va fissata sul muro con 4 viti ed il tassello chimico seguendo le istruzioni sotto riportate. Il cardine che si avvita nella bussola saldata sulla staffa può uscire fino a 5 cm dall’estremità. In questo modo con una singola staffa si risolve il problema di un cappotto dello spessore minimo di 115 mm fino ad un massimo di 165 mm. Il foro per il cardine ha un diametro mm 10 - il filetto è di tipo MA.
Dimensione: 150 mm X 115 mm
Istruzioni per montare le persiane su cappotto esterno
- Per una corretta posa delle staffe porta cartine Posaclima, si parte costruendo uno specifico controtelaio da persiana con 4 lati utilizzando, ad esempio, il profilo Termoframe Comfort;
- Quindi si applicano su questo controtelaio le staffe portascuro: grazie al dentino di allineamento realizzato sulle staffe allinearle lungo il bordo sarà moto semplice;
- Si fissa poi questo controtelaio da persiana direttamente sul muro in modo che la staffa rientri rispetto al filo mazzetta finito di circa 1,5 cm.
- Questo spazio servirà al cappottista per inserire la staffa nel cappotto. (Fig.1) e dopo averlo riempito di schiuma (fig.2) ricostruirà la spalletta (fig.3);
- Il controtelaio di legno che abbiamo realizzato per il posizionamento delle staffe portascuro e che abbiamo fissato al muro farà anche da isolante, eliminando il ponte termico tra staffa e muro.
