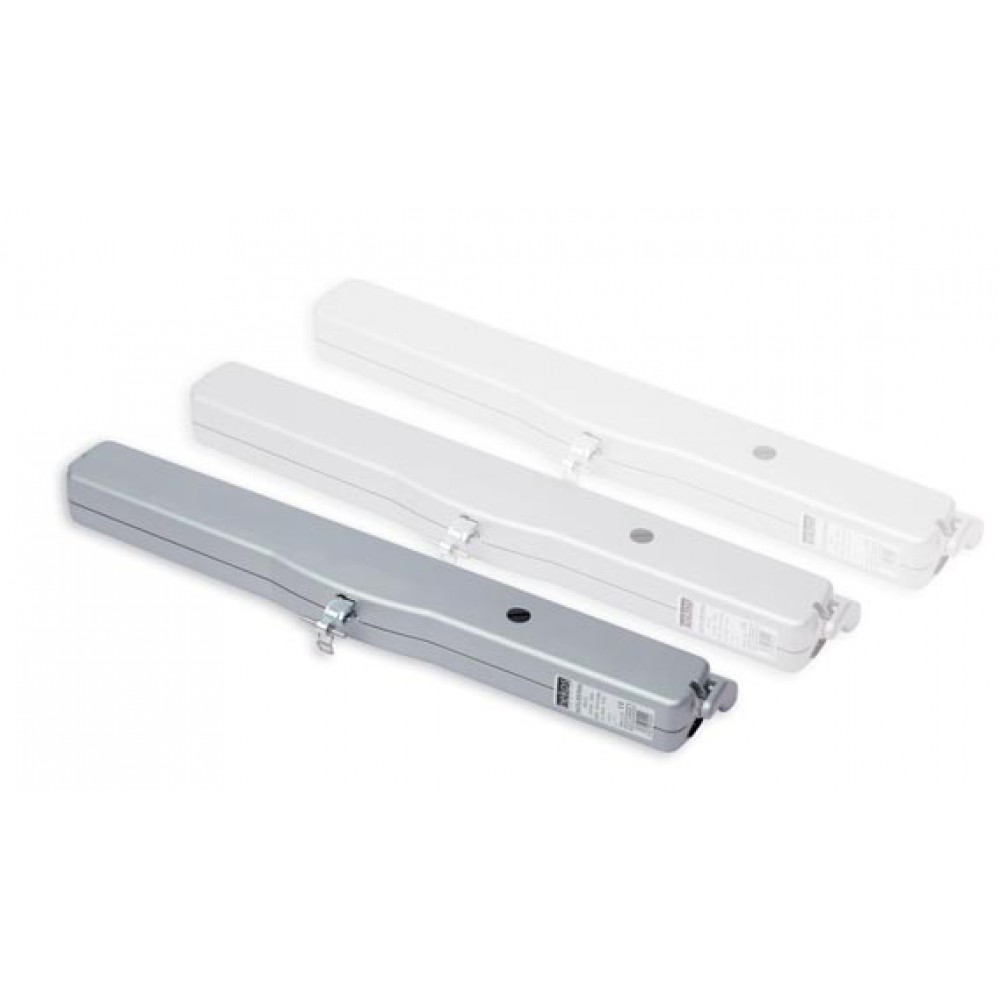

Coppia di Attuatori a Catena Sincronizzati - Kato 305 Syncro Nekos 230V 300N - Corsa Selezionabile fino 500mm
Cosa intendiamo per coppia di attuatori a catena?
Il prezzo include due attuatori Kato 305 Syncro Nekos 230V.
Kato 305 Nekos Syncro: motori per finestre in armonia
La versione
Nekos Syncro, basata sulla comunicazione tra gli attuatori attraverso una connessione diretta tra di loro, permette il controllo istantaneo della forza, della velocità e della resistenza di ognuno attraverso la lettura tramite encoder del lavoro dei singoli motori.
Lo scambio continuativo delle informazioni permette agli attuatori di aprire e chiudere in sincronia. Syncro3 è l’evoluzione del primo brevetto che prevedeva l’installazione e cablaggio di un massimo di due motori connessi direttamente tra loro. Oggi il software Syncro3 permette di collegare fino a 8 motori direttamente tra loro senza ausilio di centraline di sincronizzazione esterna.
Il numero di attuatori da prevedere sul serramento in funzione Syncro3 varia al variare di dimensioni, pesi e tipologie del serramento stesso. Per una larghezza superiore ai 1200 mm si consiglia già l’utilizzo di due motori, questo per permettere una corretta azione di movimentazione e tenuta perimetrale del serramento in posizione di chiuso. Si consiglia l’utilizzo di un attuatore aggiuntivo ogni 1200 mm di larghezza eccedente.
Kato 305 Nekos è un motore per finestre resistente e potente
- Kato 305 ha superato brillantemente i più duri test di resistenza al calore e al fuoco così come indicato dalla normativa EN 12101-2:2003-09, ottenendo la classificazione B 300 con certificato nr. 13-000921 presso l’istituto di prova IFT di Rosenheim.
- E' garanzia di sicurezza, qualità, efficienza, affidabilità, semplicità costruttiva; un piacevole design studiato per integrarsi in un serramento d’avanguardia.
- Ha una nuova tecnologia elettronica basata sull’uso di microprocessore per il controllo di posizione e la gestione di ogni fase di lavoro.
- La scocca è in alluminio pressofuso e le staffe sono in lega di zinco (zamak).
- E' di facile installazione, si monta a innesto rapido nei supporti, senza viti o elementi di fissaggio (sistema brevettato Nekos); un altro brevetto Nekos prevede lo sgancio rapido dalla finestra anche per un’agevole pulizia.
- Corse selezionabili tramite dip-switch.
Carateristiche Kato 305 Syncro Nekos Attuatori a Catena
- Attuatore elettrico lineare con catena articolata a quattro maglie in doppia fila, racchiusa in adeguato contenitore di alluminio, adatto alla movimentazione di finestre a sporgere, vasistas, cupole ed abbaini.
- Potenza di spinta e trazione di 300 N.
- Fornito completo di staffe supporto universale basculanti a innesto rapido e senza viti (brevettato).
- Fine corsa elettronico in apertura con tre corse (200 - 300 - 500 mm) selezionabili in qualsiasi momento mediante dip-switch, ad assorbimento di potenza in chiusura e come protezione al sovraccarico.
- Funzione Soft Stop e Relax. Collegabile in parallelo.
- Conforme alle Direttive 2004/108 CE (Direttiva EMC) e 2006/95 CE (Direttiva B.T.).
Colori standard Kato 305 Syncro Nekos: Nero (RAL9005) con cavo nero, Bianco (RAL9010) e Grigio (RAL9006) con cavi bianchi.
L’attuatore nella versione SYNCRO è dotato del nuovo sistema brevettato da NEKOS per la sincronizzazione coordinata del movimento della catena.
Il controllo elettronico della velocità è completamente automatico e non richiede alcuna centralina di controllo esterna; basta connettere tra loro i cavetti di colore ROSSO e BIANCO già presenti nel cavo d’alimentazione.
IMPORTANTE. LA CONNESSIONE DEI DUE CAVETTI (BIANCO E ROSSO) DEVE ESSERE ESEGUITA, PRIMA DI UNA QUALSIASI MANOVRA DEGLI ATTUATORI, POSSIBILMENTE A CATENE COMPLETAMENTE RIENTRATE; IN CASO CONTRARIO POTREBBERO SORGERE DEI PROBLEMI DI COMUNICAZIONE TRA I DUE ATTUATORI.
Quando si monta su una finestra Syncro Nekos?
L’attuatore nella versione
SYNCRO si monta quando sono necessari
due punti d’attacco perché la finestra è particolarmente pesante o larga (indicativamente da 1,2m a 3m) ed un solo attuatore non permette la perfetta chiusura del serramento.
Si rammenta che la forza esercitata dagli attuatori singolarmente è la stessa di un analogo attuatore; montando due attuatori la forza esercitata sul serramento è pertanto doppia. Il movimento del serramento avviene in modo uniforme, sincronizzato e coordinato senza interruzioni e/o variazioni di velocità dei due attuatori.
Nel caso uno degli attuatori per qualsiasi impedimento di natura meccanica o elettrica non funzioni, anche l’altro si ferma garantendo così l’integrità del serramento.
Dati tecnici Kato 305 Syncro Nekos 230V:
- Modello: KATO 305 230V Syncro;
- Funzionamento sincronizzato: SI;
- Forza di spinta e trazione: 300 N;
- Corse (selezione in qualsiasi momento): 200, 300, 400, 500 mm;
- Tensione d'alimentazione 110÷230VAC 50/60 Hz;
- Assorbimento di corrente a carico nominale: 0,160 A;
- Potenza assorbita a carico nominale: 36 W;
- Velocità di traslazione a vuoto: 7,2 mm/s;
- Durata della corsa a vuoto (500 mm): 70 s;
- Doppio isolamento elettrico: SI;
- Tipo servizio: S2 di 3 min;
- Temperatura di funzionamento: - 5 + 65 ºC;
- Grado di protezione dispositivi elettrici: IP32;
- Regolazione dell'attacco all'infisso: Autodeterminazione della posizione;
- Alimentazione in parallelo di due o più motori: SI;
- Forza di tenuta statica: 1700N;
- Fine corsa in apertura: Elettronico;
- Fine corsa in chiusura: Ad assorbimento di potenza;
- Lunghezza cavo di alimentazione: 2 m;
- Dimensioni: 456x60x43 mm;
- Peso apparecchio: 2,25 Kg.
Ogni confezione contiene Kato 305 Syncro Nekos:
• Attuatore elettrico secondo costruzione a 110÷230VAC 50/60Hz.
• Cavo d’alimentazione da 2 (2,5) metri (±5%) con connettore a spina stampato.
• Staffe standard di supporto (A).
• Dima adesiva di foratura.
• Manuale istruzioni.
• Staffa per attacco a vasistas (C) (fornite separatamente solo su richiesta).
• Staffa per attacco a sporgere (D). (fornite separatamente solo su richiesta).
Verificare che l’apparecchio abbia il tipo d’alimentazione elettrica uguale a quella disponibile al collegamento, controllando i dati riportati nell’etichetta applicata all’attuatore.
La sicurezza dei motori Kato Nekos in vendita online
I prodotti Nekos sono costruiti a regola d’arte in materia di sicurezza, in conformità a quanto prescritto dalle vigenti leggi. Correttamente montati, installati e utilizzati nel rispetto delle presenti istruzioni, non costituiscono un pericolo per la sicurezza delle persone, degli animali e dei beni.
I prodotti che ricadono nel campo d’applicazione delle direttive CEE sono conformi ai requisiti essenziali in esse contenuti.
Marchiati CE, possono essere immessi sul mercato e posti in servizio nell’Unione Europea senza ulteriori formalità.
Per avere altre informazioni su questo prodotto (l'utilizzo, la sicurezza, la pulizia, la garanzia, il certificato di conformità e molto altro) ti consigliamo la lettura delle
Istruzioni (PDF scaricabile in "Documenti").
