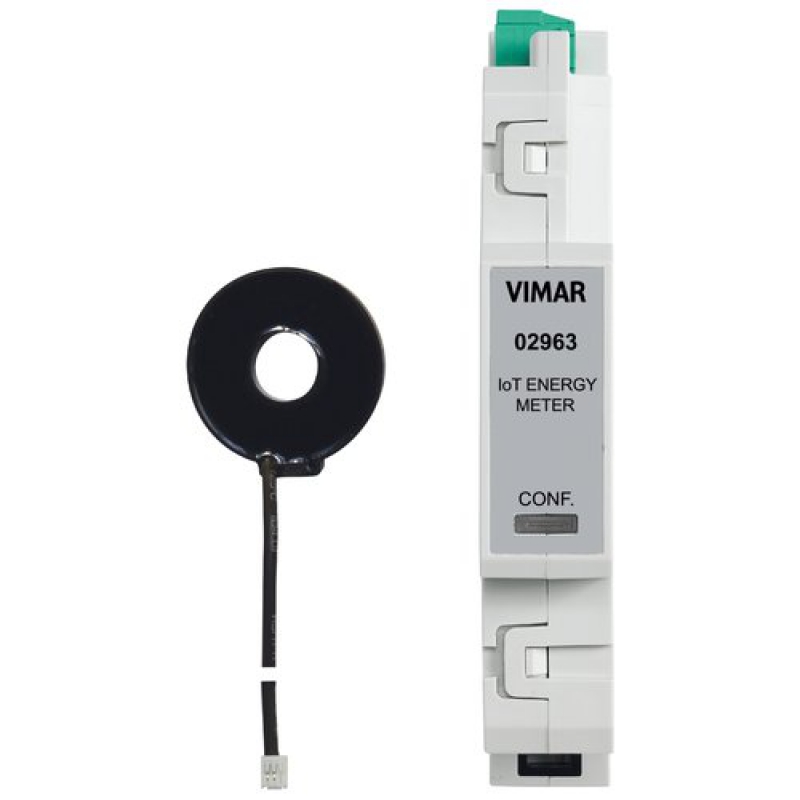

Energy Meter Connesso IoT Monofase - Dispositivo Connesso 02963 Vimar
Energy Meter Connesso Vimar è un dispositivo connesso IoT per:
- misura di consumo / produzione di energia elettrica istantanea e storica (con risoluzione oraria, giornaliera, mensile, annuale);
- funzione controllo carichi (max 4 carichi);
- 1 ingresso per sensore di corrente toroidale fornito;
- potenze rilevabili 25 W-10 kW;
- alimentazione monofase 100-240 V 50/60 Hz.
Disegno tecnico Energy Meter Connesso IoT Monofase Dispositivo Connesso Vimar:
Tecnologia IoT su standard Bluetooth technology 5.0 per realizzazione sistema mesh VIEW Wireless, installazione su guida DIN (60715 TH35), occupa 1 modulo da 17,5 mm.
Energy Meter Connesso permette di controllare i consumi energetici dell’impianto o la produzione di un impianto fotovoltaico.
Altre informazioni 02963 - Energy meter connesso
Il dispositivo misura il consumo/produzione di energia elettrica istantanea e storica con una risoluzione oraria, giornaliera, mensile ed annuale. Va collegato alla linea monofase (o a una singola linea di un sistema trifase) tramite la sonda di corrente in dotazione.
In un impianto è possibile installare un solo misuratore per il consumo totale (o di un singolo carico); in impianti con fotovoltaico è possibile installare al massimo due misuratori (uno per il contatore di scambio ed uno per il contatore di produzione).
Può essere utilizzato per prevenire l’intervento per sovraccarico dell’interruttore presente nel contatore di energia elettrica, gestendo il distacco di massimo 4 carichi, secondo priorità stabilita dall’utente.
Caratteristiche 02963 - Energy meter connesso
- Tensione nominale di alimentazione: 100-240 V~, 50/60 Hz.
- Assorbimento: 6 mA a 100 V~, 4 mA a 240 V~ (6-4 mA).
- Potenze rilevabili: da 25 W a 10 kW.
- Ingressi per sensori di corrente (sensore fornito in dotazione).
- Potenza dissipata: 0,55 W.
- Potenza RF trasmessa: < 100mW (20dBm).
- Range di frequenza: 2400-2483,5 MHz.
Morsetti:
- 2 morsetti (L e N) per linea e neutro;
- connettore per sonda di corrente.
- Pulsante frontale CONF per configurazione/reset.
- LED blu che segnala lo stato della configurazione.
- Temperatura di funzionamento: -10 ÷ +40 °C (per interno).
- Variazione della tensione della rete di alimentazione non superiore al ±10 %
- Grado di protezione: IP20.
- Categoria di sovratensione: III
- Categoria di misura: CAT III
- Altitudine: sino a 2000 m
- Grado di inquinamento: 2
- Umidità relativa: 80% 31°C - 50% 40°C
- 1 modulo da 17,5 mm.
- Configurazione da App View Wireless per sistema Bluetooth technology.
- Comandabile da App View.
N.B: A partire dalla versione fw 1.7.0 il dispositivo funziona come nodo ripetitore per i prodotti a batteria (ad esempio art. 03980).
Funzionamento 02963 - Energy meter connesso
Il dispositivo funziona solo in modalità Bluetooth technology e consente di:
• Controllare impianti monofase (con consumo e/o produzione)
• Monitorare la potenza istantanea prodotta e consumata (in kW con valori compresi tra 25 W
e 10 kW).
• Monitorare l’energia prodotta e consumata in kWh.
Attraverso il gateway 20597-19597-16497-14597 i dati rilevati vengono trasmessi all’App View
che visualizza le potenze prodotte, consumate e prelevate con i rispettivi grafici.
Nell’App View, l’energia prodotta, consumata e prelevata sono visualizzate con le seguenti
risoluzioni:
- Oraria per gli ultimi 7 giorni (G),
- Giornaliera per l’ultimo mese (S),
- Mensile per gli ultimi 12 mesi (M),
- Annuale per gli ultimi 10 anni (A)
• Gestire fino a 4 carichi mediante altrettanti attuatori a relè (art. 20593, 19593, 16953, 14593, 03981).
Ai carichi controllati va assegnata una priorità che determina l’ordine di distacco da parte del dispositivo stesso. L’utente può disabilitare il controllo automatico eseguendo una forzatura sui carichi.
