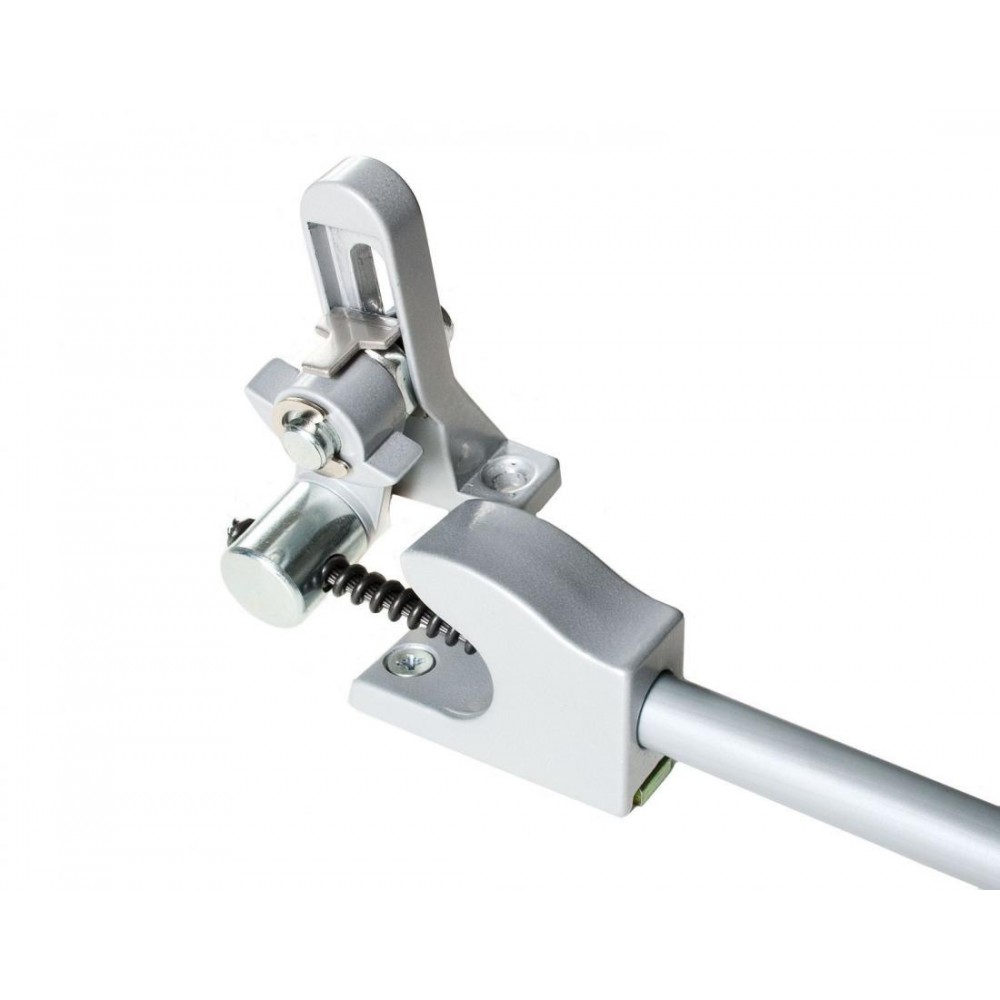

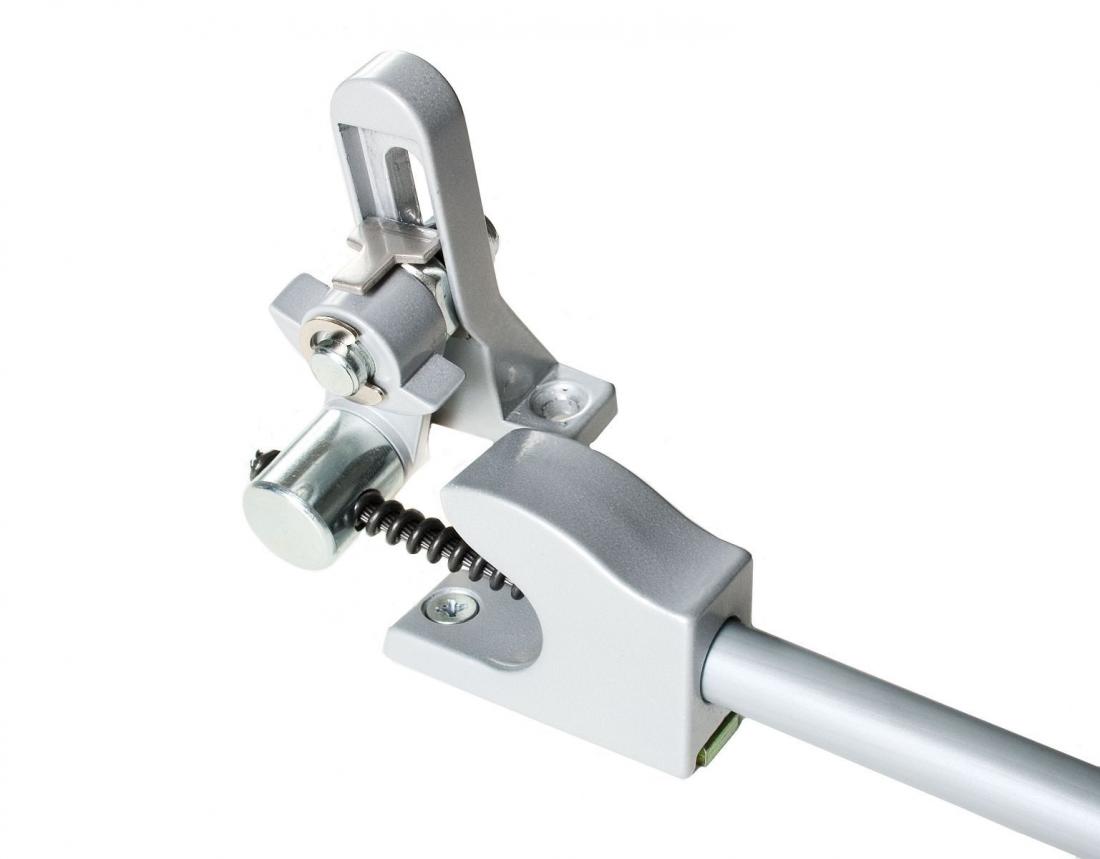

Aggancio a Vasistas Ultraflex UCS Meccanismo di Apertura
- Minimo ingombro: lo spazio minimo necessario per il montaggio è di 20 mm dal filo superiore dell’anta.
- Può aprire solo finestre a vasistas che non richiedano forza di spinta per l’apertura.
- L’apertura massima non deve essere superiore a 250 mm; essa può essere regolata agendo sulla molla di fine corsa posizionata in corrispondenza del comando collegato.
- Per finestre di altezza inferiore a 500 mm occorre ridurre la corsa ad 1/3 dell’altezza della finestra stessa.
- Non occorre effettuare la lavorazione sulla guaina.

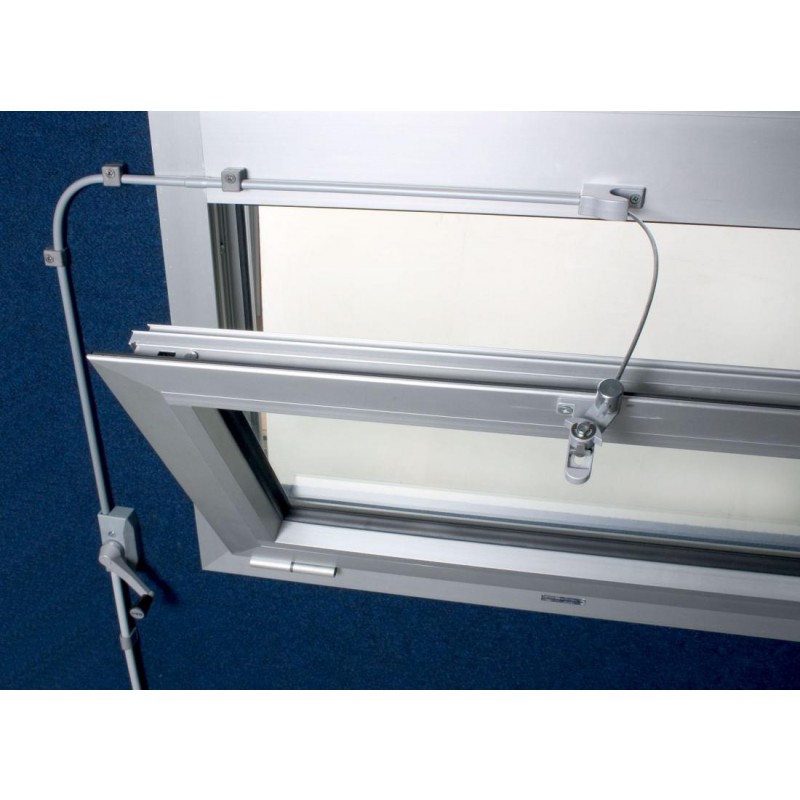

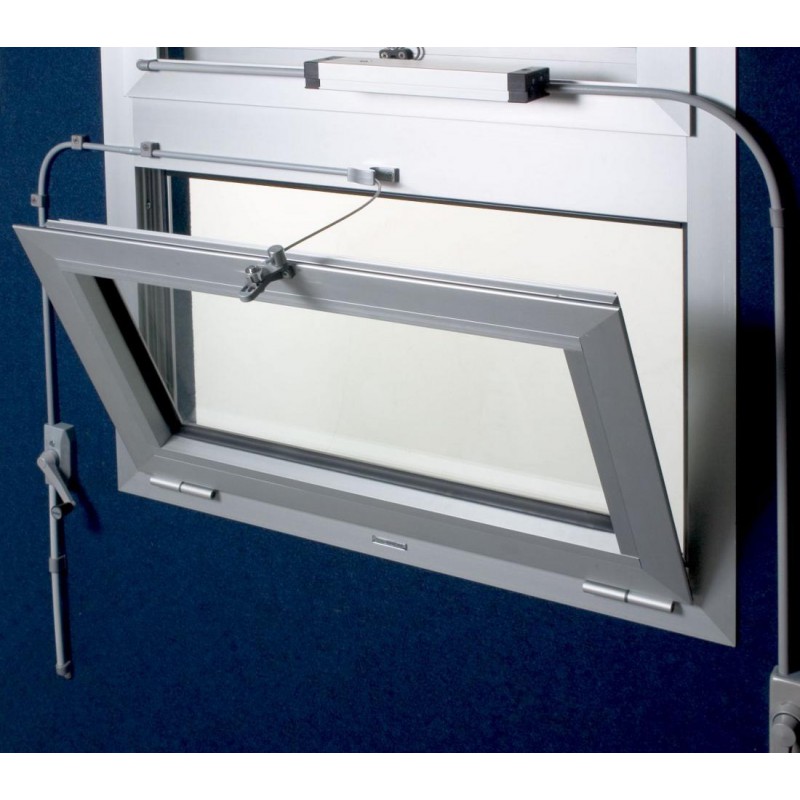

Negli impianti con più aperture è necessario l’impiego di giunti rotanti per trasmettere il movimento del cavo dalla linea principale alle linee secondarie.
Per finestre di larghezza superiore a 1,5 m è necessario applicare due o più punti di spinta.
CODICI: 30754Y (BIANCO RAL 9010), 37156M (NERO RAL 9005), 37239Q (GRIGIO RAL 9006).
Cerca su Windowo il cavo elicoidale e la guaina (acquistabili separatamente) da abbinare al tuo articolo Ultraflex.
Puoi cliccare su Documenti per visualizzare la Scheda Tecnica di questo prodotto.
